產品介紹

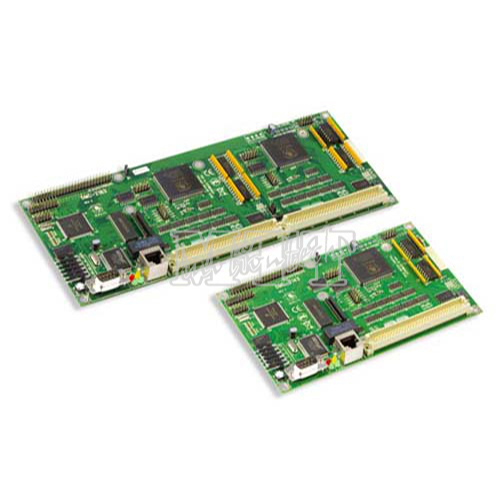

美國GALIL公司生產的DMC-21x3系列經濟型板卡級獨立型運動控制器, 具有Ethernet/RS-232通信接口，特別適合于那些對價格及安裝空間特別苛求的應用領域，其性能指標及功能與該公司Optima 系列同類產品（如DMC22X0系列）相類似，但為了降低成本，取消了一些功能，如8路模擬量（A/D）輸入，光電隔離及金屬外殼。其價格與Optima 系列相比，還不足其一半，因此，經濟、實用是其最大特點。
DMC-21x3系列運動控制器可控制1-8軸步進電機、伺服電機或二者任意組合，當需要8軸以上控制功能時，可通過Ethernet網絡接口來實現。這種運動控制器的外形尺寸對于1-4軸，只有108mm×178mm,而5-8軸也只有108mm×273mm。板上具有32bit 高速處理器，F(xiàn)lash及RAM用于存儲、運行用戶程序、參數、變量，用戶可以對任何運動方式使用雙字符，形象化易學易懂的命令集進行編程，例如直線/圓弧插補，輪廓控制、電子齒輪、電子凸輪等等。對應一些高級應用場合，配備有全套支持軟件工具，利用當前所有軟件平臺進行編程，如C/C++，VB，VC等，還特別配備有Galiltools或GDK軟件用于伺服調整及性能分析，Gclib工具軟件用于應用開發。
DMC-21x3使用96pin DIN連接器，在運動控制器與相關互聯接口板之間無需電纜，專門為之設計的互聯模塊ICM-20105IG可直接插于DMC-21x3之上， 用戶可選用插入式步進電機驅動器、伺服電機驅動器，或者外置驅動器。
性能特性
●Ethernet 10M Base-T端口，RS232速率達 19.2
k
●支持多主多從。TCP/IP、UDP及 Modbus
TCP主協議與I/O設備通信
●可控制1-8軸伺服電機、步進電機 或二者任意組合
●接收12MHz伺服編碼器反饋信號，3MHz步進電機命令（脈沖+方向）
●帶速度前饋、加速度前饋、積分限制、陷波濾波、低通濾波等高級PID補償
●多種運動方式：JOG、PTP定位、位置跟蹤、直線/圓弧插補、螺旋線插補、切線跟蹤、電子齒輪同步、龍門同步、電子凸輪、輪廓控制、示教/錄返、橢圓縮放、拐角過渡、無限線段進給、倍率控制
●同時執行8個應用程序
●非易失性存儲應用程序、變量及數組陣列
●雙編碼器、回零輸入、正/反向限位
●通用 I/O：8/8（1-4軸模式），16/16（5-8軸模式）
●高速位置鎖存及輸出比較
●可附加步進電機或伺服電機驅動器
●用于Windows，QNX及Linux通信的庫函數
